Service Invocation 是 dapr 对外提供的最基础功能, 也就是服务间调用. 另外别的一些功能也会间接使用它.

本文不会介绍功能如何使用, 相关资料请查看官方文档.

https://docs.dapr.io/developing-applications/building-blocks/service-invocation/howto-invoke-discover-services/

https://docs.dapr.io/developing-applications/building-blocks/service-invocation/howto-invoke-services-grpc/

总览

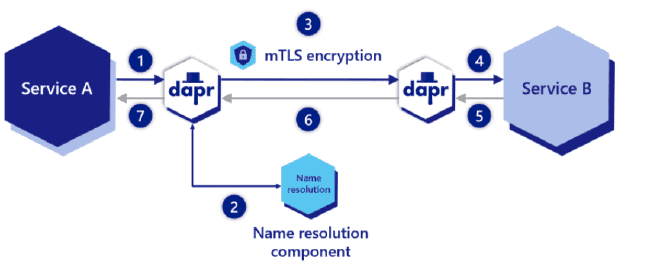

dapr-si-overview

官方文档给出来 Service Invocation 服务间调用的示意图, 已经是非常清晰了. 因为 dapr 是 sidecar 模式运行在业务 APP 旁边, 所以我们服务间调用也是通过 dapr 做的转发, dapr 也就是在这一步做了监控, 追踪, mTLS 等功能.

  1. service A 想通过 HTTP/gRPC 调用 service B, 会先请求自己本地 dapr A(sidecar)应用
  2. dapr A 通过 name resolution 服务发现模块获取到 dapr B 服务的地址
  3. dapr A 通过 gRPC 调用 dapr B (dapr 之间的调用都会用 gRPC 提高性能)
  4. dapr B 收到请求后转发请求给 service B
  5. service B 返回响应给 dapr B
  6. dapr B 将收到的响应返回给 dapr A
  7. dapr A 将收到的相应返回给 service A

整个流程经过了 dapr runtime 三个部分, 首先是 service A 通过 dapr API 调用 dapr sidecar(1, 7), 接着 sidecar 之间通过 internal grpc client 调用 internal grpc server(3, 6), 最后是目标 sidecar 通过 App Channel 调用 service B(4, 5).

Dapr API

dapr sidecar 会启动 HTTP 和 gRPC 两种 API 服务供用户 app 调用.

以 HTTP API 为例:

1. 入口

dapr 对外提供的服务间调用 HTTP API 为:

POST/GET/PUT/DELETE http://localhost:<daprPort>/v1.0/invoke/<appId>/method/<method-name>

2. onDirectMessage (1, 7)

// http://github.com/zcong1993/dapr-1/blob/a8ee30180e1183e2a2e4d00c283448af6d73d0d0/pkg/http/api.go#L260
func (a *api) constructDirectMessagingEndpoints() []Endpoint {
   return []Endpoint{
      {
        Methods: []string{router.MethodWild},
        Route:   "invoke/{id}/method/{method:*}",
        Alias:   "{method:*}",
        Version: apiVersionV1,
        Handler: a.onDirectMessage,
      },
   }
}

// http://github.com/zcong1993/dapr-1/blob/a8ee30180e1183e2a2e4d00c283448af6d73d0d0/pkg/http/api.go#L865
func (a *api) onDirectMessage(reqCtx *fasthttp.RequestCtx) {
  // 从请求中解析到目标 app-id
  targetID := a.findTargetID(reqCtx)

  // 拿到请求 method, 后续构建转发请求
  verb := strings.ToUpper(string(reqCtx.Method()))
  invokeMethodName := reqCtx.UserValue(methodParam).(string)

  // 构建转发的请求, 转发一些 metadata
  req := invokev1.NewInvokeMethodRequest(invokeMethodName).WithHTTPExtension(verb, reqCtx.QueryArgs().String())
  // ...

  // 通过 directMessaging 转发请求
  resp, err := a.directMessaging.Invoke(reqCtx, targetID, req)
  // err does not represent user application response
  if err != nil {
    // 响应错误
    return
  }

  // 响应请求, 如果是 grpc 响应则转化一下
  statusCode := int(resp.Status().Code)
  respond(reqCtx, with(statusCode, body))
}

onDirectMessage 为 API handler, 简单来说主要做了以下几点事情:

  1. 解析请求获取目标 app-id, 和一些简单校验工作
  2. 通过用户请求构建出内部请求(内部请求为 protobuf 格式, body 为 pb.Any 格式)
  3. 调用directMessaging.Invoke 转发请求
  4. 根据响应构建响应返回给用户

Internal gRPC remote call

这一步到了 dapr sidecar 之间互相调用. 每个 dapr sidecar 都会启动一个 grpc 服务供其他 sidecar 调用, 叫做 Internal Server(proto 声明可见 dapr/proto/internals/v1).

1. directMessaging

dapr 也是很标准的大写开头定义 interface 接口, 小写字母开头定义实现.

// http://github.com/zcong1993/dapr-1/blob/a8ee30180e1183e2a2e4d00c283448af6d73d0d0/pkg/messaging/direct_messaging.go#L42
type DirectMessaging interface {
  Invoke(ctx context.Context, targetAppID string, req *invokev1.InvokeMethodRequest) (*invokev1.InvokeMethodResponse, error)
}

// http://github.com/zcong1993/dapr-1/blob/a8ee30180e1183e2a2e4d00c283448af6d73d0d0/pkg/messaging/direct_messaging.go#L102
func (d *directMessaging) Invoke(ctx context.Context, targetAppID string, req *invokev1.InvokeMethodRequest) (*invokev1.InvokeMethodResponse, error) {
  // 通过 name resolution 获取目标 app 信息
  app, err := d.getRemoteApp(targetAppID)
  if err != nil {
    return nil, err
  }
  // 发现目标为自己时, invokeLocal 调用自己 sidecar 本地的用户 app
  if app.id == d.appID && app.namespace == d.namespace {
    return d.invokeLocal(ctx, req)
  }
  // 目标不是自己, 调用目标 dapr sidecar
  return d.invokeWithRetry(ctx, retry.DefaultLinearRetryCount, retry.DefaultLinearBackoffInterval, app, d.invokeRemote, req)
}

directMessaging 做了下面几件事情:

  1. 通过 name resolution 获取目标 app 的 address
  2. 如果发现调用是自己, 则通过 invokeLocal 调用自己 sidecar 本地的用户 app
  3. 发现不是自己时, 通过 invokeWithRetry 调用目标 dapr sidecar

2. name resolution (2)

name resolution 部分会在后续讲解, 现在只需要知道它和我们服务发现差不多, ResolveID(req ResolveRequest) (string, error) 通过 interface 定义可以看出, 就是通过 appId 和 namespace 获取 address.

3. invokeWithRetry (3, 6)

// http://github.com/zcong1993/dapr-1/blob/a8ee30180e1183e2a2e4d00c283448af6d73d0d0/pkg/messaging/direct_messaging.go#L129
func (d *directMessaging) invokeWithRetry(
  ctx context.Context,
  numRetries int,
  backoffInterval time.Duration,
  app remoteApp,
  fn func(ctx context.Context, appID, namespace, appAddress string, req *invokev1.InvokeMethodRequest) (*invokev1.InvokeMethodResponse, error),
  req *invokev1.InvokeMethodRequest) (*invokev1.InvokeMethodResponse, error) {
  for i := 0; i < numRetries; i++ {
    // 简单封装了带有 backoff 的 retry
    // fn 为 d.invokeRemote
    resp, err := fn(ctx, app.id, app.namespace, app.address, req)
    if err == nil {
      return resp, nil
    }
    time.Sleep(backoffInterval)

    code := status.Code(err)
    if code == codes.Unavailable || code == codes.Unauthenticated {
      // 重新建立连接, recreateIfExists = true
      _, connerr := d.connectionCreatorFn(context.TODO(), app.address, app.id, app.namespace, false, true, false)
      if connerr != nil {
        return nil, connerr
      }
      continue
    }
    return resp, err
  }
  return nil, errors.Errorf("failed to invoke target %s after %v retries", app.id, numRetries)
}

invokeWithRetry 做了两件事情:

  1. 简单封装了带有 backoff 的 retry, 真正执行逻辑的函数为传进来的 d.invokeRemote
  2. 在出现 Unavailable 和 Unauthenticated 错误时, 尝试重新建立连接

3.1 connectionCreatorFn

dapr 使用 [Manager](http://github.com/zcong1993/dapr-1/blob/a8ee30180e1183e2a2e4d00c283448af6d73d0d0/pkg/grpc/grpc.go#L42-L42) 来管理 grpc client 连接, 保证每一个服务仅创建一个连接.

// http://github.com/zcong1993/dapr-1/blob/a8ee30180e1183e2a2e4d00c283448af6d73d0d0/pkg/grpc/grpc.go#L77
func (g *Manager) GetGRPCConnection(ctx context.Context, address, id string, namespace string, skipTLS, recreateIfExists, sslEnabled bool, customOpts ...grpc.DialOption) (*grpc.ClientConn, error) {
  g.lock.RLock()
  if val, ok := g.connectionPool[address]; ok && !recreateIfExists {
    g.lock.RUnlock()
    return val, nil
  }
  g.lock.RUnlock()

  g.lock.Lock()
  defer g.lock.Unlock()
  // read the value once again, as a concurrent writer could create it
  if val, ok := g.connectionPool[address]; ok && !recreateIfExists {
    return val, nil
  }

  opts := []grpc.DialOption{
    grpc.WithDefaultServiceConfig(grpcServiceConfig),
  }
  // ...
  opts = append(opts, customOpts...)
  conn, err := grpc.DialContext(ctx, dialPrefix+address, opts...)
  if err != nil {
    return nil, err
  }

  if c, ok := g.connectionPool[address]; ok {
    c.Close()
  }

  g.connectionPool[address] = conn

  return conn, nil
}

GetGRPCConnection 简单管理共享复用 grpc client 连接, map[string]*grpc.ClientConn . 当参数 recreateIfExists 为 true 时会关闭旧连接创建新连接. 后续 d.invokeRemote 也是通过此函数拿连接.

3.2 invokeRemote

// http://github.com/zcong1993/dapr-1/blob/a8ee30180e1183e2a2e4d00c283448af6d73d0d0/pkg/messaging/direct_messaging.go#L173
func (d *directMessaging) invokeRemote(ctx context.Context, appID, namespace, appAddress string, req *invokev1.InvokeMethodRequest) (*invokev1.InvokeMethodResponse, error) {
  // 获取复用连接
  conn, err := d.connectionCreatorFn(context.TODO(), appAddress, appID, namespace, false, false, false)
  if err != nil {
    return nil, err
  }

  ctx = d.setContextSpan(ctx)

  d.addForwardedHeadersToMetadata(req)
  d.addDestinationAppIDHeaderToMetadata(appID, req)

  clientV1 := internalv1pb.NewServiceInvocationClient(conn)

  var opts []grpc.CallOption
  opts = append(opts, grpc.MaxCallRecvMsgSize(d.maxRequestBodySize*1024*1024), grpc.MaxCallSendMsgSize(d.maxRequestBodySize*1024*1024))

  // grpc 调用
  resp, err := clientV1.CallLocal(ctx, req.Proto(), opts...)
  if err != nil {
    return nil, err
  }

  return invokev1.InternalInvokeResponse(resp)
}

invokeRemote 通过 grpc CallLocal 方法调用另一个 dapr sidecar 的 internal grpc server 方法. 这里的 CallLocal 不是本地调用的意思, 而是代表它是 dapr 的 internal 内部方法.

4. grpcServer.CallLocal (4, 5)

// http://github.com/zcong1993/dapr-1/blob/a8ee30180e1183e2a2e4d00c283448af6d73d0d0/pkg/grpc/api.go#L147
func (a *api) CallLocal(ctx context.Context, in *internalv1pb.InternalInvokeRequest) (*internalv1pb.InternalInvokeResponse, error) {
  // ...
  // 包装转化 request
  req, err := invokev1.InternalInvokeRequest(in)
  if err != nil {
    return nil, status.Errorf(codes.InvalidArgument, messages.ErrInternalInvokeRequest, err.Error())
  }

  // 路由权限管理
  if a.accessControlList != nil {
    // ...
    callAllowed, errMsg := acl.ApplyAccessControlPolicies(ctx, operation, httpVerb, a.appProtocol, a.accessControlList)
    if !callAllowed {
      return nil, status.Errorf(codes.PermissionDenied, errMsg)
    }
  }

  // 转发请求
  resp, err := a.appChannel.InvokeMethod(ctx, req)
  if err != nil {
    err = status.Errorf(codes.Internal, messages.ErrChannelInvoke, err)
    return nil, err
  }
  return resp.Proto(), err
}

发现 CallLocal 部分除了转换下请求和路由权限管理外, 将核心逻辑交给了 appChannel.InvokeMethod 来处理.

AppChannel

dapr sidecar 通过 AppChannel 来调用用户服务, 由于用户服务可以是 gRPC 协议也可以是 HTTP 协议. 所以 appChannel 也有 HTTP 和 gRPC 两种实现.

dapr 会根据 runtimeConfig.ApplicationProtocol 中指定的类型(可以通过 dapr run--app-protocol 参数指定)选择初始化哪种作为 appChannel:

// http://github.com/zcong1993/dapr-1/blob/a8ee30180e1183e2a2e4d00c283448af6d73d0d0/pkg/channel/channel.go#L21
type AppChannel interface {
  GetBaseAddress() string
  GetAppConfig() (*config.ApplicationConfig, error)
  InvokeMethod(ctx context.Context, req *invokev1.InvokeMethodRequest) (*invokev1.InvokeMethodResponse, error)
}

// http://github.com/zcong1993/dapr-1/blob/a8ee30180e1183e2a2e4d00c283448af6d73d0d0/pkg/runtime/runtime.go#L1962
func (a *DaprRuntime) createAppChannel() error {
  if a.runtimeConfig.ApplicationPort > 0 {
    var channelCreatorFn func(port, maxConcurrency int, spec config.TracingSpec, sslEnabled bool, maxRequestBodySize int) (channel.AppChannel, error)
    // 根据用户 app 协议类型初始化不同 appChannel
    switch a.runtimeConfig.ApplicationProtocol {
    case GRPCProtocol:
      channelCreatorFn = a.grpc.CreateLocalChannel
    case HTTPProtocol:
      channelCreatorFn = http_channel.CreateLocalChannel
    default:
      return errors.Errorf("cannot create app channel for protocol %s", string(a.runtimeConfig.ApplicationProtocol))
    }

    ch, err := channelCreatorFn(a.runtimeConfig.ApplicationPort, a.runtimeConfig.MaxConcurrency, a.globalConfig.Spec.TracingSpec, a.runtimeConfig.AppSSL, a.runtimeConfig.MaxRequestBodySize)
    // ...
    // set appChannel
    a.appChannel = ch
  }

  return nil
}

4.1 http_channel.InvokeMethod

我们以 HTTP 协议为例, 继续分析 http_channel.InvokeMethod:

// http://github.com/zcong1993/dapr-1/blob/a8ee30180e1183e2a2e4d00c283448af6d73d0d0/pkg/channel/http/http_channel.go#L118
func (h *Channel) InvokeMethod(ctx context.Context, req *invokev1.InvokeMethodRequest) (*invokev1.InvokeMethodResponse, error) {
  // 简单做了参数校验, 和 api 版本管理方便后续扩展
  // 目前只会调用 invokeMethodV1
}

// http://github.com/zcong1993/dapr-1/blob/a8ee30180e1183e2a2e4d00c283448af6d73d0d0/pkg/channel/http/http_channel.go#L142
func (h *Channel) invokeMethodV1(ctx context.Context, req *invokev1.InvokeMethodRequest) (*invokev1.InvokeMethodResponse, error) {
  // 转换请求, 将请求地址转化为 http://localhost:3000/method?query1=value1
  // 请求体 body protobuf 类型转化成 content-type 类型, 并且设置 header
  channelReq := h.constructRequest(ctx, req)

  // 限速
  if h.ch != nil {
    h.ch <- 1
  }

  // 指标监控相关
  verb := string(channelReq.Header.Method())
  diag.DefaultHTTPMonitoring.ClientRequestStarted(ctx, verb, req.Message().Method, int64(len(req.Message().Data.GetValue())))
  startRequest := time.Now()

  // 发送请求
  resp := fasthttp.AcquireResponse()
  err := h.client.Do(channelReq, resp)
  defer func() {
    fasthttp.ReleaseRequest(channelReq)
    fasthttp.ReleaseResponse(resp)
  }()

  elapsedMs := float64(time.Since(startRequest) / time.Millisecond)

  if err != nil {
    diag.DefaultHTTPMonitoring.ClientRequestCompleted(ctx, verb, req.Message().GetMethod(), strconv.Itoa(nethttp.StatusInternalServerError), int64(resp.Header.ContentLength()), elapsedMs)
    return nil, err
  }

  if h.ch != nil {
    <-h.ch
  }

  // 将用户 app 返回的 response 转化为 dapr 内部的 protobuf 类型
  rsp := h.parseChannelResponse(req, resp)
  diag.DefaultHTTPMonitoring.ClientRequestCompleted(ctx, verb, req.Message().GetMethod(), strconv.Itoa(int(rsp.Status().Code)), int64(resp.Header.ContentLength()), elapsedMs)

  return rsp, nil
}

invokeMethodV1 最终做的就是将内部的请求类型转化为用户服务类型, 例如 body 转为 json 类型, 拿到响应后再转为内部类型.

gRPC API

dapr 1.4 使用 gRPC proxying 这个新特性来处理用户 app 和 dapr sidecar 之间的 gRPC 调用.

简单来说就是现在使用 dapr 进行 gRPC 调用时, 使用方式和直接调用自己服务没有区别, 仅仅需要把 client 连接地址换成 dapr sidecar gRPC API 的地址, 并且调用时需要在 metadata 中增加 dapr-app-id.

为什么需要这个特性?

gRPC 很重要的一个特性是, 它可以帮助我们根据 proto 定义生成出函数类型定义, 请求和响应定义, 也就是说 gRPC 相当于编程中的静态语言. 但是 dapr 的 InvokeService 为了通用性, 只能将 request/response data 定义为 any 类型, 相当于变成了动态语言, 使用方式也变成了下面这种:

content := &dapr.DataContent{
    ContentType: "application/json",
    Data:        []byte(`{ "id": "a123", "value": "demo", "valid": true }`),
}

resp, err = client.InvokeMethodWithContent(ctx, "app-id", "method-name", "post", content)

在使用上是难以接受的.

源码部分

https://github.com/zcong1993/dapr-1/tree/learn-1.4.3/pkg/grpc/proxy

grpc proxy 部分基于 https://github.com/trusch/grpc-proxy 项目修改而来. 主要在 grpc server 部分.

// http://github.com/zcong1993/dapr-1/blob/a8ee30180e1183e2a2e4d00c283448af6d73d0d0/pkg/grpc/server.go#L221
func (s *server) getGRPCServer() (*grpc_go.Server, error) {
  opts := s.getMiddlewareOptions()
  // ...
  opts = append(opts, grpc_go.MaxRecvMsgSize(s.config.MaxRequestBodySize*1024*1024), grpc_go.MaxSendMsgSize(s.config.MaxRequestBodySize*1024*1024))

  if s.proxy != nil {
    // 如果使用 proxy, 注册 proxy.Handler 到 grpc.UnknownServiceHandler
    opts = append(opts, grpc_go.UnknownServiceHandler(s.proxy.Handler()))
  }

  return grpc_go.NewServer(opts...), nil
}

// 处理当前 grpc server 不认识的请求
func (p *proxy) Handler() grpc.StreamHandler {
  return grpc_proxy.TransparentHandler(p.intercept)
}

// 主要是通过 metadata 中的 dapr-app-id 拿到请求的地址, 然后代理请求
func (p *proxy) intercept(ctx context.Context, fullName string) (context.Context, *grpc.ClientConn, error) {
  md, _ := metadata.FromIncomingContext(ctx)

  v := md.Get(diagnostics.GRPCProxyAppIDKey)
  if len(v) == 0 {
    return ctx, nil, errors.Errorf("failed to proxy request: required metadata %s not found", diagnostics.GRPCProxyAppIDKey)
  }

  outCtx := metadata.NewOutgoingContext(ctx, md.Copy())
  appID := v[0]

  if appID == p.appID {
    // proxy locally to the app
    if p.acl != nil {
      ok, authError := acl.ApplyAccessControlPolicies(ctx, fullName, common.HTTPExtension_NONE, config.GRPCProtocol, p.acl)
      if !ok {
        return ctx, nil, status.Errorf(codes.PermissionDenied, authError)
      }
    }

    conn, err := p.connectionFactory(outCtx, p.localAppAddress, p.appID, "", true, false, false, grpc.WithDefaultCallOptions(grpc.CallContentSubtype((&codec.Proxy{}).Name())))
    return ctx, conn, err
  }

  // proxy to a remote daprd
  remote, err := p.remoteAppFn(appID)
  if err != nil {
    return ctx, nil, err
  }

  conn, err := p.connectionFactory(outCtx, remote.address, remote.id, remote.namespace, false, false, false, grpc.WithDefaultCallOptions(grpc.CallContentSubtype((&codec.Proxy{}).Name())))
  outCtx = p.telemetryFn(outCtx)

  return outCtx, conn, err
}

主要为两个步骤:

  1. intercept 拿到 metadata 中的 dapr-app-id, 根据 name resolution 拿到目标 gRPC 服务地址后, 从 connectionFactory 拿到共享连接
  2. grpc_proxy.TransparentHandler 通过双向转发流数据, 进行代理

假如上面流程图里面 server A 和 service B 都是 gRPC 服务, 而且 A 调用 B 的 Echo 方法, 会经过一下流程:

  1. 直接连接 dapr A gRPC server, 调用 Echo 方法, metadata dapr-app-id 需要设置为 service-b
  2. dapr A 不认识这个方法, grpc_proxy.TransparentHandler 处理请求, 根据 dapr-app-id 与 dapr B 建立连接, 并将请求转发给 dapr B
  3. dapr B 也不认识这个方法, grpc_proxy.TransparentHandler 处理请求, 根据 dapr-app-id 发现请求目标是自己, 与 service B 建立连接, 并将请求转发给 service B
  4. service B Echo 处理请求, 并响应结果

参考资料

wxmp
